КМУ Fassi F175A.0.22
Крано-манипуляторная установка FASSI F175A 0.22 одна из самых распространённых моделей в линейке FASSI, поставляемых в Россию.
Данный кран-манипулятор можно монтировать на грузовые автомобили КАМАЗ 65117, КАМАЗ 65115, КАМАЗ 43118, МАЗ, УРАЛ, Mercedes, Isuzu, Hyundai, Baw и др., а также эксплуатировать стационарно.

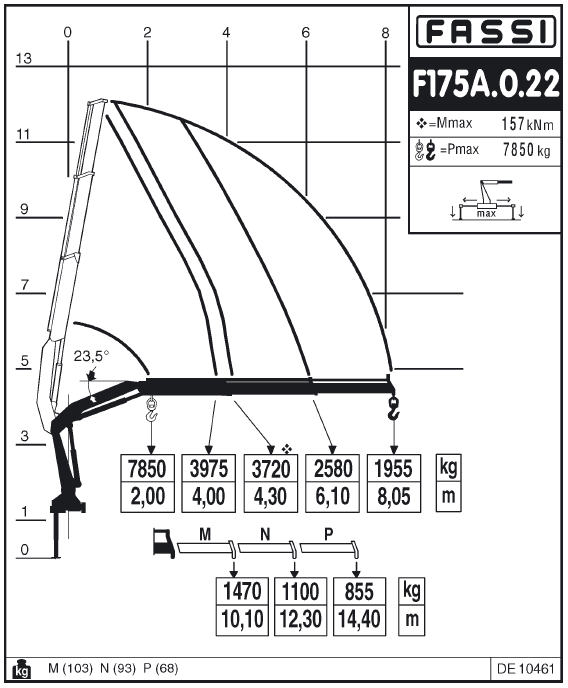

Кран-манипулятор FASSI F175A 0.22 оборудован компактной внешней стрелой, которая позволяет осуществлять подъем грузов под крюком на большую высоту и вертикально поднимать объемные грузы. Грузовой момент составляет – 16 т.м; грузоподъемность на минимальном вылете стрелы 2,00 м – 7850 кг., на максимальном вылете стрелы 8,05 м – 1955 кг. В эксплуатации крана за безопасность отвечает инновационная и одна из самых современных систем гидравлической защиты от перегрузки FX100, которая автоматически контролирует грузоподъемность крана манипулятора и регулирует соотношение подъемного момента с условиями устойчивости грузового автомобиля.
Максимальный гидравлический вылет крана-манипулятора FASSI F175A 0.22 – 8 м, при желании можно установить механическую секцию на 14,40 м.
Модель КМУ FASSI F175A.0.22 уже в базовой комплектации оснащена мощным пропорциональным распределителем Danfoss S800 и гидравлическим раздвижением опор. Данный распределитель плавно подает давление в рабочие секции крана-манипулятора, усилие на ручках управления не зависит от нагрузки на кран.
Опоры у крана-манипулятора F175A.0.22 фиксированные 5980 мм. Штатное управление КМУ осуществляется с помощью рычагов с двух сторон.
|
|
|
|
|
|
|
|
|
|
|
|
|
| tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm | |
| F175A.0.21 | 16.92 | 6.30 | 1.80 | 400 | 27.3 | 29.5 | 40 | 120 | 1970 | 2475 | 870 | 2255 |
| F175A.0.22 | 16.00 | 8.30 | 3.75 | 400 | 27.3 | 29.5 | 40 | 120 | 2145 | 2460 | 870 | 2255 |
| F175A.0.23 | 15.39 | 10.40 | 5.75 | 400 | 27.3 | 29.5 | 40 | 120 | 2320 | 2460 | 870 | 2255 |
| F175A.0.24 | 15.09 | 12.55 | 7.85 | 400 | 27.3 | 29.5 | 40 | 120 | 2470 | 2465 | 870 | 2255 |
| F175A.0.25 | 14.78 | 14.65 | 9.85 | 400 | 27.3 | 29.5 | 40 | 120 | 2580 | 2480 | 985 | 2255 |
| F175AC.0.22 | 16.31 | 6.70 | 2.90 | 400 | 27.3 | 29.5 | 40 | 120 | 2075 | 2460 | 870 | 2255 |
| F175AC.0.23 | 15.80 | 8.75 | 4.90 | 400 | 27.3 | 29.5 | 40 | 120 | 2255 | 2460 | 870 | 2255 |
| F175AC.0.24 | 15.39 | 10.95 | 7.00 | 400 | 27.3 | 29.5 | 40 | 120 | 2400 | 2465 | 870 | 2255 |
| F175AC.0.25 | 15.19 | 13.00 | 9.00 | 400 | 27.3 | 29.5 | 40 | 120 | 2525 | 2480 | 985 | 2255 |
| F175A.0.22 L212 | 16.00 | 14.60 | 7.25 | 400 | 27.3 | 29.5 | 40 | 120 | 2670 | 2500 | 1070 | 2400 |
| F175A.0.23 L212 | 15.39 | 16.60 | 9.25 | 400 | 27.3 | 29.5 | 40 | 120 | 2855 | 2500 | 1070 | 2400 |
| F175A.0.23 L213 | 15.39 | 18.60 | 11.20 | 400 | 27.3 | 29.5 | 40 | 120 | 2940 | 2500 | 1070 | 2400 |
| F175A.0.24 L212 | 15.09 | 18.70 | 11.35 | 400 | 27.3 | 29.5 | 40 | 120 | 2970 | 2500 | 1070 | 2400 |
| F175AC.0.23 L212 | 15.80 | 15.00 | 8.30 | 400 | 27.3 | 29.5 | 40 | 120 | 2785 | 2500 | 1070 | 2400 |
| F175AC.0.23 L213 | 15.80 | 17.00 | 10.20 | 400 | 27.3 | 29.5 | 40 | 120 | 2870 | 2500 | 1070 | 2400 |
|
|
- Грузовой момент (тм) |
|
|
- Стандартный вылет (м) |
|
|
- Гидравлическое телескопирование (м) |
|
|
- Угол поворота (°) |
|
|
- Вращательный момент (kNm) |
|
|
- Рабочее давление (MPa) |
|
|
- Рабочий поток (л/мин.) |
|
|
- Ёмкость гидробака (л.) |
|
|
- Масса КМУ (кг.) |
|
|
- Ширина КМУ (мм.) |
|
|
- Длина КМУ (мм.) |
|
|
- Высота КМУ (мм.) |
| ⇓ ⇑ Аутригеры | Удалить | ||
| Название | Описание | |
|---|---|---|
| Аутригер | Размах 5980 мм гидравлическое выдвижение | |
| Аутригер | Размах 6640 мм гидравлическое выдвижение |
| ⇓ ⇑ Доп. опоры | Удалить | ||
| Название | Описание | |
|---|---|---|
| 210801F | размах 2150 мм - вес 115 кг. | |
| 210803ME | размах 3100 мм - вес 130 кг. | |
| 210802ME | размах 3600 мм - вес 162 кг. | |
| 290800HE | размах 4100 мм - вес 320 кг. |
| ⇓ ⇑ Управление КМУ | Удалить | ||
| Название | |
|---|---|
| Дистанционное управление | |
| Управление с кресла на колонне |
| ⇓ ⇑ Привод к оголовку стрелы | Удалить | ||
| Кол-во функций | ||
|---|---|---|
| 1 функция | ||
| 2 функции | ||
| ⇓ ⇑ Лебедки | Удалить | ||
| Название | Описание | |
|---|---|---|
| Type V15 | ||
| Type V20 |
