КМУ Fassi F110A.0.23
Кран-манипулятор серии F 110A.0.23 – завершает модельный ряд легкой серии, предоставляя владельцу максимум возможностей в виде дополнительных опций.

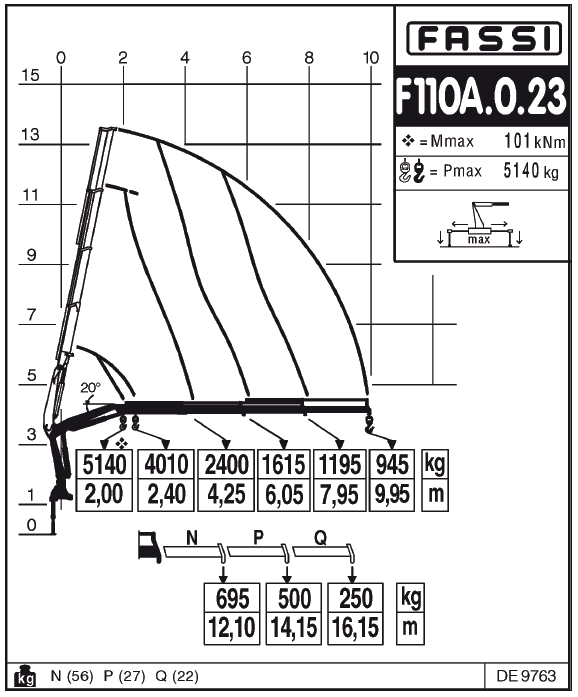

Данная КМУ способна поднимать и поставить на борт 5140 кг груза на минимальном вылете 2,00 м., а при максимально телескопированной стреле, на вылете 9,95 м − 945 кг. При необходимости, вылет может быть увеличен до 16,15 м, с помощью механических секций, выдвигаемых вручную.
Дополнительную степень свободы стреле придает съемный гидравлический гусек, предлагаемый в качестве опции.
Для удобства контроля за погрузкой, кран-манипулятор можно укомплектовать дистанционным радиоуправлением.
Грузовой момент крана-манипулятора F 110A 0.23 – 10,30 т.м.
Кран-манипулятор F 110A 0.23 оснащен системой безопасности FX100/W, адаптированной к зимним условиям эксплуатации. Данная система информирует оператора о перегрузке установки, допуская работу только в разрешенном диапазоне весов.
|
|
|
|
|
|
|
|
|
|
|
|
|
| tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm | |
| F110A.0.21 | 11.11 | 6.25 | 1.95 | 390 | 17.6 | 30.0 | 30 | 70 | 1390 | 2305 | 765 | 2200 |
| F110A.0.22 | 10.70 | 8.10 | 3.70 | 390 | 17.6 | 30.0 | 30 | 70 | 1520 | 2305 | 785 | 2200 |
| F110A.0.23 | 10.30 | 10.15 | 5.70 | 390 | 17.6 | 30.0 | 30 | 70 | 1640 | 2305 | 785 | 2200 |
| F110A.0.24 | 9.99 | 12.30 | 7.75 | 390 | 17.6 | 30.0 | 30 | 70 | 1760 | 2360 | 785 | 2200 |
| F110AC.0.22 | 10.60 | 6.30 | 2.85 | 390 | 17.6 | 28.5 | 30 | 90 | 1450 | 2345 | 785 | 2200 |
| F110AC.0.23 | 10.40 | 8.35 | 4.85 | 390 | 17.6 | 28.5 | 30 | 90 | 1575 | 2345 | 785 | 2200 |
| F110AC.0.24 | 9.99 | 10.55 | 6.95 | 390 | 17.6 | 28.5 | 30 | 90 | 1720 | 2400 | 785 | 2200 |
|
|
- Грузовой момент (тм) |
|
|
- Стандартный вылет (м) |
|
|
- Гидравлическое телескопирование (м) |
|
|
- Угол поворота (°) |
|
|
- Вращательный момент (kNm) |
|
|
- Рабочее давление (MPa) |
|
|
- Рабочий поток (л/мин.) |
|
|
- Ёмкость гидробака (л.) |
|
|
- Масса КМУ (кг.) |
|
|
- Ширина КМУ (мм.) |
|
|
- Длина КМУ (мм.) |
|
|
- Высота КМУ (мм.) |
| ⇓ ⇑ Аутригеры | Удалить | ||
| Название | Описание | |
|---|---|---|
| Аутригер | размах 5535 мм ручное выдвижение |
| ⇓ ⇑ Доп. опоры | Удалить | ||
| Название | Описание | |
|---|---|---|
| 210801F | размах 2150 мм - вес 115 кг. | |
| 210803ME | размах 3100 мм - вес 130 кг. | |
| 210802ME | размах 3600 мм - вес 162 кг. | |
| 290800HE | размах 4100 мм - вес 320 кг. |
| ⇓ ⇑ Управление КМУ | Удалить | ||
| Название | |
|---|---|
| Дистанционное управление | |
| Управление с кресла на колонне |
| ⇓ ⇑ Привод к оголовку стрелы | Удалить | ||
| Кол-во функций | ||
|---|---|---|
| 1 функция | ||
| 2 функции | ||

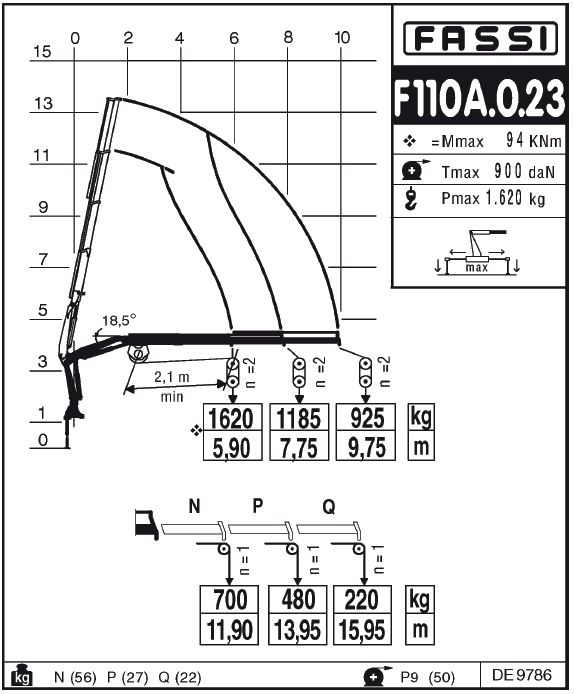

| ⇓ ⇑ Лебедки | Удалить | ||
| Название | Описание | |
|---|---|---|
| Type V9 | ||

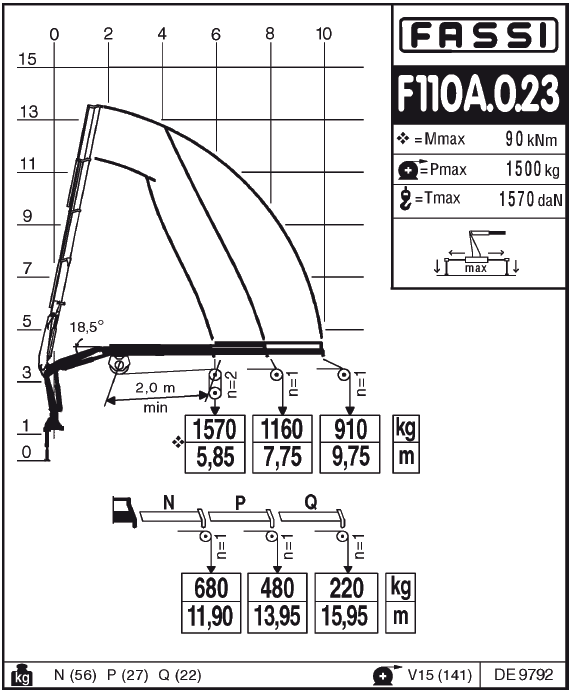

| Type V15 |
