КМУ Fassi F40B.0.23
КМУ FASSI F40B.0.23.
Начало выпуска - ноябрь 2016г. Данная модель пришла на смену популярной краноманипуляторной установке F40A.0.23 принадлежащей к легкой серии.
КМУ имеет грузовой момент до 4 тм, устанавливается на коммерческие грузовые автомобили со снаряженной массой шасси не менее 2.5 т.

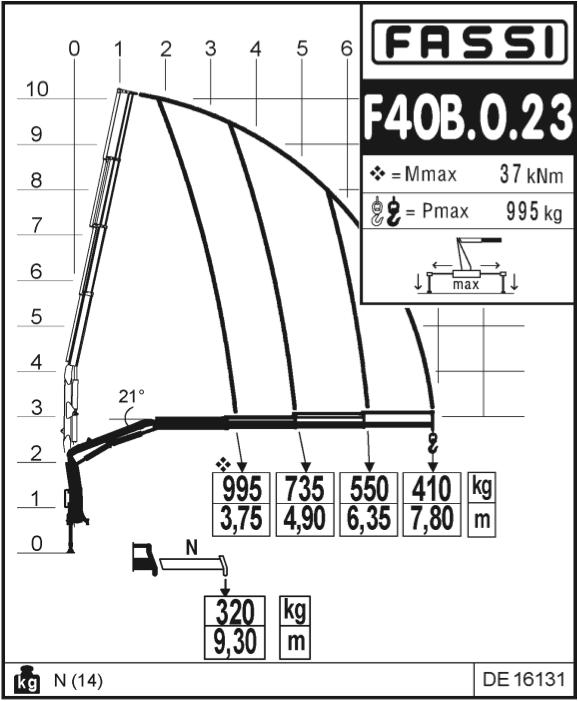

Грузоподъёмность КМУ на максимальном вылете стрелы 7,80 м - 410 кг. Общая грузоподъемность манипулятора – 995 кг.
Кран с такими характеристиками не подлежит регистрации в органах Ростехнадзора.
Монтаж КМУ FASSI F40В.0.23 производится на специальный надрамник. Кран оснащен балкой с парой гидравлических выдвижных опор и может быть смонтирован как за кабиной автомобиля так и на задний свес.
По обеим сторонам основания КМУ находятся параллельные рычаги управления пропорциональным гидрораспределителем, обеспечивающим точный и плавный контроль работы крановой установки.
Благодаря уникальной системе «MPES», используемой в конструкции данной КМУ, достигнута высокая скорость выдвижения телескопических секций, значительно ускоряющая рабочий процесс.
Длительный срок службы крана манипулятора обусловлен высококачественной обработкой металла. В разобранном состоянии краны окрашиваются цинк-фосфатным грунтом с отличными антикоррозийными свойствами и двумя слоями акриловой эмали.
|
|
|
|
|
|
|
|
|
|
|
|
|
| tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm | |
| F40B.0.21 | 3,99 | 4,90 | 1,45 | 370 | 5,3 | 26,5 | 15 | 33 | 530 | 1920 | 560 | 1595 |
| F40B.0.22 | 3,95 | 6,40 | 2,90 | 370 | 5,3 | 26,5 | 15 | 33 | 575 | 1920 | 575 | 1595 |
| F40B.0.23 | 3,77 | 7,90 | 4,30 | 370 | 5,3 | 26,5 | 15 | 33 | 615 | 1920 | 575 | 1595 |
| F40B.0.24 | 3,67 | 9,40 | 5,75 | 370 | 5,3 | 26,5 | 15 | 33 | 650 | 1975 | 590 | 1595 |
|
|
- Грузовой момент (тм) |
|
|
- Стандартный вылет (м) |
|
|
- Гидравлическое телескопирование (м) |
|
|
- Угол поворота (°) |
|
|
- Вращательный момент (kNm) |
|
|
- Рабочее давление (MPa) |
|
|
- Рабочий поток (л/мин.) |
|
|
- Ёмкость гидробака (л.) |
|
|
- Масса КМУ (кг.) |
|
|
- Ширина КМУ (мм.) |
|
|
- Длина КМУ (мм.) |
|
|
- Высота КМУ (мм.) |
| ⇓ ⇑ Аутригеры | Удалить | ||
| Название | Описание | |
|---|---|---|
| Аутригер | размах 3220 мм ручное выдвижение, переворотные 180 град. | |
| Аутригер | размах 3900 мм ручное выдвижение, переворотные 180 град. |
| ⇓ ⇑ Доп. опоры | Удалить | ||
| Название | Описание | |
|---|---|---|
| 60801F | размах 1900 мм - вес 65 кг. | |
| 60802ME | размах 2500 мм - вес 81 кг. |
| ⇓ ⇑ Управление КМУ | Удалить | ||
| Название | |
|---|---|
| Дистанционное управление |
| ⇓ ⇑ Привод к оголовку стрелы | Удалить | ||
| Кол-во функций | ||
|---|---|---|
| 1 функция | ||
| 2 функции | ||

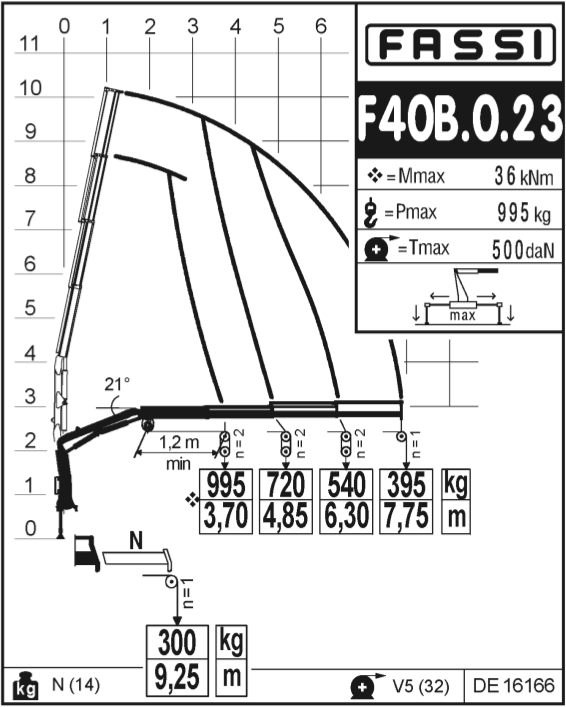

| ⇓ ⇑ Лебедки | Удалить | ||
| Название | Описание | |
|---|---|---|
| Type V5 |
