КМУ Fassi F65A.0.24
Модельный ряд кранов-манипуляторов FASSI F65 предлагает превосходное решение для тех, кто не хочет избегать ограничений во времени или пространстве. Данный кран-манипулятор можно установить на автомобиль с общей массой 7,5 т., с минимальной собственной массой от 2,7 т., что позволяет использовать его в центральных районах города, куда не допускаются транспортные средства большой массы. Конструкция из литого основания и колонны идеально распределяет нагрузки и обладает высокой прочностью. Отсутствие сварных швов гарантирует исключительно низкую усталость материала.
Данный кран-манипулятор оснащается системой безопасности FX200, которая контролирует допустимую нагрузку крана манипулятора, сигнализируя оператора о наступлении 90% или 100% нагрузки, блокируя рычаги при возникновении перегруза манипулятора.
Кран поставляется с опорами, размахом 4,60 м. В стандарте управление КМУ осуществляется снизу с двух сторон.

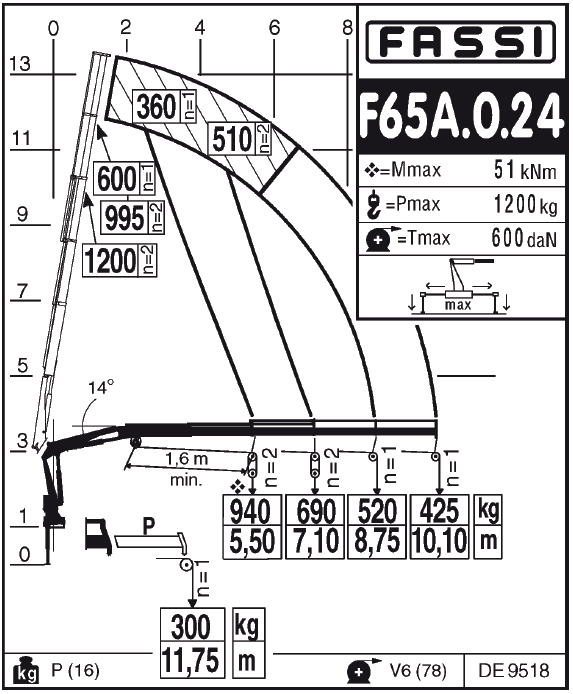

Для работы с различным навесным гидравлическим оборудованием (ковш, грейфер), дополнительно, можно заказать привод к оголовку стрелы, или лебедку типа "V6" , мощностью 600daN , 40 м трос диаметром 8 мм.
Грузовой момент кран-манипулятора F65A.0.24 – 5,71 т.м.

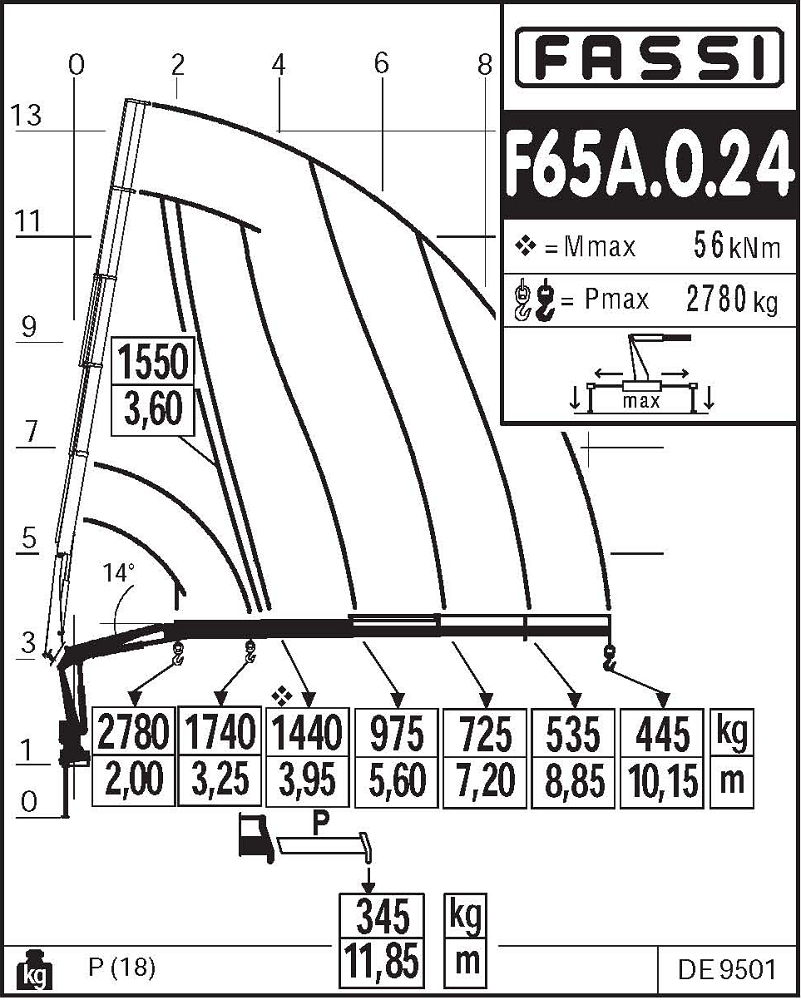

Грузоподъемность на минимальном вылете стрелы 2,00 м - 2650 кг, на максимальном вылете стрелы 10,15 м – 445 кг.
|
|
|
|
|
|
|
|
|
|
|
|
|
| tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm | |
| F65A.0.21 | 6.63 | 5.50 | 1.60 | 370 | 9.6 | 26.0 | 20 | 90 | 800 | 2240 | 620 | 1905 |
| F65A.0.22 | 6.52 | 7.20 | 3.25 | 370 | 9.6 | 26.0 | 20 | 90 | 850 | 2240 | 620 | 1905 |
| F65A.0.23 | 6.22 | 8.90 | 4.85 | 370 | 9.6 | 26.0 | 20 | 90 | 920 | 2240 | 620 | 1905 |
| F65A.0.24 | 5.71 | 10.30 | 6.20 | 370 | 9.6 | 26.0 | 20 | 90 | 980 | 2240 | 620 | 1905 |
| F65AC.0.22 | 6.01 | 6.50 | 2.90 | 370 | 9.6 | 26.0 | 20 | 90 | 890 | 2255 | 615 | 1905 |
| F65AC.0.23 | 5.91 | 8.20 | 4.50 | 370 | 9.6 | 26.0 | 20 | 90 | 920 | 2255 | 615 | 1905 |
| F65A.0.22 L061 | 6.52 | 10.25 | 4.45 | 370 | 9.6 | 26.0 | 20 | 90 | 970 | 2240 | 775 | 1905 |
|
|
- Грузовой момент (тм) |
|
|
- Стандартный вылет (м) |
|
|
- Гидравлическое телескопирование (м) |
|
|
- Угол поворота (°) |
|
|
- Вращательный момент (kNm) |
|
|
- Рабочее давление (MPa) |
|
|
- Рабочий поток (л/мин.) |
|
|
- Ёмкость гидробака (л.) |
|
|
- Масса КМУ (кг.) |
|
|
- Ширина КМУ (мм.) |
|
|
- Длина КМУ (мм.) |
|
|
- Высота КМУ (мм.) |
